지난 호에서 장라오 씨는 일상생활에서 흔히 사용되는 여러 종류의 모터를 간략하게 소개했습니다. 관심 있는 다른 모터 유형이 있는 경우 Lao Zhang에 주의를 기울이고 Lao Zhang에게 댓글 및 비공개 메시지를 보내주세요. 그러면 Lao Zhang이 앞으로 계속 채팅할 기회를 찾을 것입니다.
서로 다른 모터 유형은 모터의 특성을 더욱 구체화하며, 이는 또한 각 모터의 고유한 사용 시나리오를 낳습니다. 그러나 끊임없이 변화하는 모터는 모터 자체뿐만 아니라 전체 전원 시스템에서 전개될 수 있습니다.
【모터 플러스 웜기어】
웜기어의 구조는 학생들에게 친숙합니다. 모터의 출력 방향을 변경할 수 있는 것이 특징입니다. 유사하게, 웜 기어의 자연적인 자동 잠금 기능으로 인해(자동 잠금: 모터가 지정된 방향으로 회전할 때 정상적으로 작동할 수 있지만 외력의 영향을 받으면 모터는 역회전하지 않지만 잠금 상태), 주요 제품에도 널리 사용됩니다. 예: 자동차 창문, 전동 롤링 도어 등
【모터 플러스 랙】
모터는 랙의 조합을 통해 모터의 원운동을 직선왕복운동으로 쉽게 변환할 수 있습니다. 이 구조는 특히 자동차 분야의 중앙 잠금 시스템과 같은 일부 간단한 사용 시나리오에서 매우 효과적이고 안정적인 제품 구조입니다. 마찬가지로 모터의 이동 방향을 변경하여 다른 모듈과의 조합도 더욱 풍부해졌습니다.
【모터 플러스 팬 블레이드】
모터와 팬의 조합은 누구에게나 친숙할 것입니다. 모터에 의해 구동되는 팬 블레이드는 매체의 흐름을 유발하도록 회전하도록 구동됩니다. 컴퓨터와 휴대폰의 소형 냉각 모듈부터 일상 생활의 헤어드라이어, 대형 프로펠러까지. 충분히 엄격하지 않을 수 있습니다. 펌프 본체의 작동 원리도 이 구조적 조합과 유사할 수 있습니다.
【모터 플러스 풀리】
모터와 풀리의 조합은 실제로 단순히 모터 드래그의 적용으로 이해될 수 있습니다. 일반 용어로 모터 드래그는 외부 저항을 극복하고 최종적으로 대상이 상대 변위를 생성하도록 하기 위해 모터를 전원 모듈로 사용하는 일련의 움직임을 나타냅니다. 이 조합은 또한 많은 로봇의 "발", 공항의 수하물 체크 벨트, 쇼핑몰 계산대의 체크 벨트와 같이 모든 곳에서 찾을 수 있습니다.
【모터 플러스 편심 블록】
모터와 편심 블록의 조합은 역학을 공부하는 학생들에게 친숙할 수 있습니다. 다른 회전 속도와 편심 블록의 조합을 통해 일반적으로 두 가지 일반적인 응용 프로그램을 얻을 수 있습니다. 첫 번째는 편심 블록과 모터가 동심원이 아닌 원리를 사용하여 다른 전달 구조와 간단히 결합하여 간단한 왕복 운동을 달성할 수 있다는 것입니다. 예를 들어, 현재 더 대중적인 근막 총, 전통적인 문신 기계 등. 다른 하나는 모터의 고속 회전을 통해 진동 효과를 달성하는 것입니다. 예를 들어, 많은 진동 장난감, 휴대폰 진동 및 기타 기능이 이 구조로 구현됩니다.
[모터 플러스 리미트 구조]
모터의 정상적인 작동 모드는 왕복 원형 운동이지만 모터와 제한 구조는 모터의 특정 스트로크에서 작동할 수 있습니다. 그 중 모터의 정상 동작을 보장하는 다양한 방법도 있습니다. 센서 피드백은 한 방향이고 다른 하나는 제어할 회로 전류 제한입니다. 센서는 모터의 회전 신호를 피드백하여 모터의 움직임을 판단하며, 전류 제한은 모터가 잠긴 후 전류가 증가하는 원리와 전류를 제어하여 모터의 움직임을 판단하는 방식에 근거합니다. 모터. 예를 들어, 일상 생활의 일부 전자 스위치, 전기 커튼 등.
모터는 선라이즈 제품입니다. 과거에 인간의 생산은 인간, 동물, 바람, 물 또는 증기 엔진에 의해 구동되었습니다. 모터의 도래 이후 산업혁명의 과정에 직접적인 영향을 미칠 뿐만 아니라 오늘날의 정보혁명에서 사람들의 생활방식을 근본적으로 변화시키고 있습니다.
모터는 쓸모가 없습니다. 모터의 실제 응용 프로그램을 알려주세요 (1)
위의 운동 구분을 읽고 나면 어지럽습니까? 아마 대부분의 학생들은 위의 그림이 무엇을 말하는지 모르실 것입니다. 그것은 중요하지 않습니다. 오늘 Lao Zhang은 일반적인 응용 프로그램을 통해 우리 생활에서 일반적으로 사용되는 모터 유형에 대해 알려줄 것입니다. 제한된 공간으로 인해 Lao Zhang은 모든 모터에 능숙하지 않습니다. 문제가 있는 경우 학생들은 댓글 영역 및 개인 메시지에서 Lao Zhang에게 알릴 수 있습니다.
【시리즈 모터】
이러한 모터는 일상 생활에 많이 있지만 고속 및 고토크가 요구되는 곳이면 어디든지 사용할 수 있습니다. 가장 일반적인 것은 헤어 드라이어, 블렌더, 세탁기 등입니다. 시리즈 모터의 또 다른 장점은 구조가 비교적 간단하고 비용이 저렴하다는 것입니다. 초기에는 이러한 유형의 모터가 주로 가전 제품 시장에서 사용되었습니다. 그러나 이러한 모터의 단점도 분명합니다. 예를 들어, 무부하 상태에서 작동할 수 없고 부하 상태에서 사용해야 하며 장기간 고속 작동 후에 모터가 소손되기 쉽습니다. 동시에 부하가 강화되고 속도가 그에 따라 감소하므로 조정할 수 없습니다. 가전 시장이 다기능을 강조하는 배경에서 모터의 제어가 특히 중요하며 브러시 DC 모터와 브러시리스 DC 모터가 점차적으로 시리즈 모터를 대체하는 이유이기도합니다.
신청: ☆☆☆
비용/기술적 난이도: ☆
추천: ☆☆

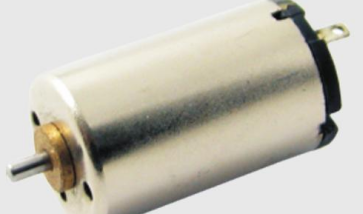

【브러시 DC 모터】
브러시 DC 모터는 복잡한 구조를 가지고 있으며 직렬 모터의 고속 및 고토크 기능을 제공할 수 없습니다. 동시에 낮은 회전수에서도 잘 작동합니다. 동시에 구조적 이유로 볼륨을 작게 만들 수 있으므로 브러시 DC 모터의 적용 시나리오도 증가합니다. 더 중요한 것은 전자 제어 및 피드백 시스템을 통해 모터가 특정 속도와 특정 토크로 작동하도록 제어할 수 있다는 것입니다.
신청: ☆☆☆☆
비용/기술적 난이도: ☆☆
추천: ☆☆☆
【브러시리스 DC 모터】
당신이 기술 통제자라면 현재 제품 시장에서 BLDC(브러시리스 DC 모터)도 머리와 발을 보이기 시작했고 품질과 제품 강도의 상징이 되었음을 알 수 있습니다. 동시에 높은 위치에 있는 제품의 표준이기도 합니다. 그 이유는 BLDC(브러시리스 DC 모터)가 브러시드 DC 모터를 크기와 성능 면에서 완전히 대체할 뿐만 아니라 구조가 다르기 때문에 수명과 안정성이 더 우수하기 때문입니다. 고유한 작동 원리와 결합하여 모터의 제어 가능성과 신뢰성이 더욱 강력해졌습니다.
신청: ☆☆☆
비용/기술적 난이도: ☆☆☆☆
추천: ☆☆☆
【스테핑 모터】
고유한 구동 방법은 스테퍼 모터의 고유한 시장 포지셔닝 및 고유한 응용 시나리오를 생성합니다. 나는 항상 고객에게 덜 엄격한 개념을 말하고 싶습니다. 스테퍼 모터는 특별한 브러시리스 모터입니다. 엄격하지 않은 이유에 대해서는 나중에 이야기하겠습니다. 스테퍼 모터의 구동 방식은 펄스 신호에 의해 구동되며, 모터는 구동될 때마다 고정된 각도로 작동합니다. 또한, 스테퍼 모터는 구조적으로 리드 스크류와 결합되어 모터의 원형 운동을 선형 운동으로 저비용으로 변환할 수 있습니다.
신청: ☆☆☆
비용/기술적 난이도: ☆☆☆
추천: ☆☆☆☆
【아우터 로터 브러시리스 DC 모터】
외부 로터의 이름에 놀라지 마십시오. 실제로 쉘 샤프트는 회전하지 않습니다. 브러시리스 DC 모터를 기반으로 외부 로터 브러시리스 DC 모터는 외부 로터의 기능을 추가하여 동일한 볼륨에서 외부 로터 브러시리스의 더 큰 토크로 이어집니다. 이것은 또한 외부 로터 브러시리스 DC 모터가 대중적인 드론 및 비행 기계에 기본적으로 사용되는 이유이기도 합니다. 드론은 무엇보다도 가장 중요한 항공기이며 항공기는 고속이 필요합니다. 동시에 항공기는 부드럽고 제어되어야 하며 브러시리스 모터가 최선의 선택입니다. 마지막은 토크이고, 아우터 로터도 그 의지 중 하나다.
